00. 양자 수송 개관 — Ohm에서 Landauer로

이 장은 튜토리얼 전체를 관통하는 질문 — "나노 소자에서 전류는 어떻게 흐르는가" — 의 개념적 뼈대를 세운다. 계산은 아직 없다. Ohm 법칙이 나노스케일에서 왜 무너지는지, 그 자리를 대신하는 Landauer 그림이 무엇인지, 그리고 이후 모든 챕터에서 계산하게 될 transmission 함수 $T(E)$가 어떤 물리량인지를 정리한다. 이론 장이므로 입력 파일과 실행 섹션 없이 이론 → 핵심 요약 → 연습문제 순서로 구성한다.

학습 목표

• Ohm 법칙 $R = \rho L / A$가 나노스케일에서 실패하는 이유를 산란 길이(mean free path) 관점에서 설명한다.
• ballistic limit에서 저항이 0이 아니라 conductance quantum $G_0 = 2e^2/h$가 정하는 유한한 값으로 포화함을 이해한다.
• 에너지 준위 도표(contact–channel–Fermi level)로 나노 소자를 읽는 법을 익힌다.
• 단일 준위 모델에서 전류가 두 전극의 Fermi 함수 $f_1$, $f_2$의 경쟁으로 발생함을 유도한다.
• transmission 함수 $T(E)$와 Landauer 공식이 이 그림을 어떻게 일반화하는지 파악한다.

1. 나노스케일에서 Ohm 법칙의 한계

거시적인 도체의 저항은 Ohm 법칙으로 기술된다.

$$R = \rho \frac{L}{A}$$

여기서 $\rho$는 비저항, $L$은 길이, $A$는 단면적이다. 이 식을 그대로 나노스케일에 외삽해 보자. 단면 $100\ \mathrm{nm} \times 100\ \mathrm{nm}$, 길이 $10\ \mathrm{nm}$인 구리 조각에 $\rho_{\mathrm{Cu}} \approx 1.7 \times 10^{-8}\ \Omega\cdot\mathrm{m}$를 대입하면

$$R = 1.7\times 10^{-8} \times \frac{10\times 10^{-9}}{(100\times 10^{-9})^2} \approx 0.017\ \Omega$$

이 나온다. 그러나 실제 나노 소자의 저항은 이 외삽값을 크게 벗어난다. 극단적으로, 전도 채널이 하나뿐인 원자 스케일 도체(원자 chain, 단분자 접합)는 접촉을 아무리 완벽하게 만들어도 저항이 약 $12.9\ \mathrm{k\Omega}$ 아래로 내려가지 않는다.

이것은 Ohm 법칙이 틀렸다는 뜻이 아니다. $R \propto L$이라는 비례 관계는 전자가 도체를 지나는 동안 수많은 산란(scattering)을 겪는다는 가정 위에 서 있다. 상온 금속에서 전자의 mean free path는 수십 nm 수준이므로, 길이가 10 nm 정도로 짧아지면 전자는 산란을 거의 겪지 않고 도체를 통과한다. 이 영역을 ballistic transport(탄도 수송)라 부르고, 여기서는 저항이 도체 내부가 아니라 도체와 전극의 접촉(interface) 에서 발생한다.

2. Ballistic limit과 conductance quantum

산란이 전혀 없는 완벽한 1차원 전도 채널 하나가 가질 수 있는 최대 conductance는 양자역학이 정하는 보편 상수다.

$$G_0 = \frac{2e^2}{h} \approx 77.5\ \mu\mathrm{S}, \qquad \frac{1}{G_0} = \frac{h}{2e^2} \approx 12.9\ \mathrm{k\Omega}$$

인수 2는 스핀 축퇴에서 온다. 도체가 전도 채널(mode)을 $M$개 가지면 ballistic limit의 conductance는 $G = M G_0$이고, 저항은 $12.9\ \mathrm{k\Omega}/M$에서 포화한다. 즉 길이를 아무리 줄여도 저항은 0이 되지 않으며, 이 잔여 저항은 무한히 많은 mode를 가진 전극(reservoir)과 유한한 mode를 가진 채널 사이의 "병목"에서 생기는 접촉 저항이다. quantum point contact 실험에서 conductance가 $G_0$ 단위로 계단식으로 변하는 것이 이 그림의 직접 증거다 (van Wees et al., Phys. Rev. Lett. 60, 848 (1988)).

이 튜토리얼의 예제인 1D carbon chain(cumulene)은 Fermi 준위 근처에 축퇴된 $\pi$ 채널 2개를 가지므로, 완벽한 chain의 ballistic conductance는 $2G_0$, 저항 하한은 약 $6.5\ \mathrm{k\Omega}$이다. 이후 챕터에서 이 값을 직접 계산으로 확인하게 된다.

3. 에너지 준위 도표 — contact, channel, Fermi 준위

나노 소자를 원자론적으로 다루기 위한 첫 번째 도구는 에너지 준위 도표(energy level diagram) 다. 소자를 세 부분으로 나눈다.

1. 접촉 전극(contacts) — 소자 양 끝에 붙은 거대한 전극. 전자의 저장고(reservoir) 역할을 하며, 내부는 항상 열평형이라고 가정한다.
2. 채널(channel) — 전자가 실제로 통과하는 나노 영역. 크기가 작아 에너지 준위가 이산적이거나(분자), 준위 간격이 좁은 준연속 스펙트럼을 가진다(나노선).
3. Fermi 준위 $\mu$ — 평형에서 전극과 채널의 전자가 채워져 있는 에너지 상한. 절대영도에서는 $\mu$ 아래 준위가 전부 차고 위는 전부 빈다. 유한 온도에서는 Fermi–Dirac 분포

$$f(E) = \frac{1}{e^{(E-\mu)/k_BT} + 1}$$

가 채움 확률을 준다.

전압이 걸리지 않은 평형 상태에서는 양쪽 전극과 채널이 하나의 공통 $\mu$를 공유하고, 왼쪽으로 가는 전자 흐름과 오른쪽으로 가는 흐름이 정확히 상쇄되어 알짜 전류가 0이다. 전류를 흘리려면 이 균형을 깨야 한다.

4. 단일 준위 모델 — 전류는 왜 흐르는가

가장 단순한 소자로, 에너지 준위를 단 하나($\epsilon$)만 가진 채널을 두 전극 사이에 끼운 상황을 생각한다. 스핀까지 고려하면 이 준위에는 전자가 최대 2개 들어간다.

평형. 준위의 평균 점유수는 Fermi 함수로 결정된다.

$$N = 2 f(\epsilon - \mu)$$

비평형. 전압 $V$를 걸면 두 전극의 화학 퍼텐셜이 갈라진다.

$$\mu_1 - \mu_2 = qV$$

이제 왼쪽 전극은 준위를 $f_1(\epsilon) \equiv f(\epsilon - \mu_1)$의 점유율로 만들려 하고, 오른쪽 전극은 $f_2(\epsilon) \equiv f(\epsilon - \mu_2)$로 만들려 한다. 준위가 두 화학 퍼텐셜 사이의 bias window에 놓이면 $f_1 \approx 1$, $f_2 \approx 0$ — 왼쪽은 끊임없이 채우려 하고 오른쪽은 끊임없이 비우려 한다. 이 끝나지 않는 줄다리기가 곧 전류다.

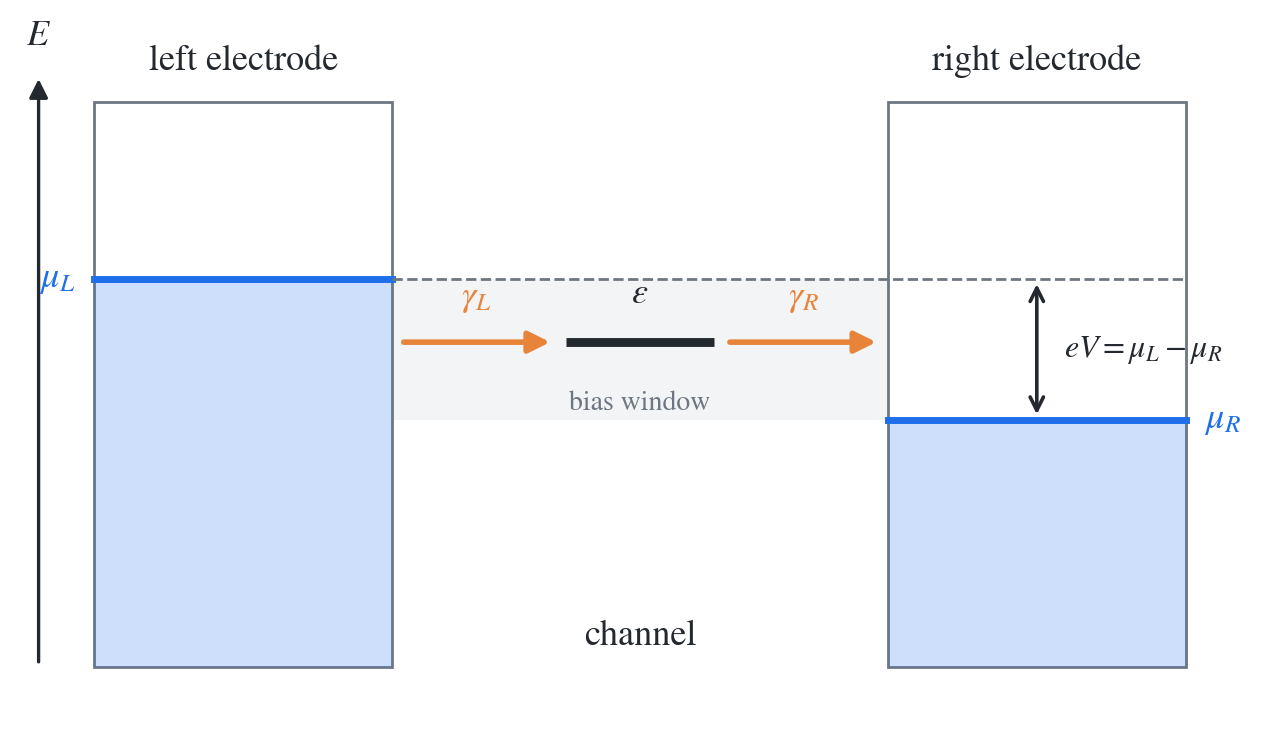

그림 1. 단일 준위 모델의 에너지 준위 도표(개념도) — 준위 $\epsilon$이 bias window($\mu_L - \mu_R = eV$) 안에 있으면 왼쪽 전극은 $\gamma_L$로 채우려 하고 오른쪽 전극은 $\gamma_R$로 비우려 하며, 이 경쟁이 곧 전류다.

정량화하자. 준위와 전극 $i$ 사이의 전자 교환 속도를 $\gamma_i/\hbar$라 하면($\gamma_i$는 에너지 단위의 결합 세기), 점유수의 시간 변화는

$$\frac{dN}{dt} = \frac{\gamma_1}{\hbar}\left(2f_1 - N\right) + \frac{\gamma_2}{\hbar}\left(2f_2 - N\right)$$

이고, 정상 상태($dN/dt = 0$)에서

$$N = 2\,\frac{\gamma_1 f_1 + \gamma_2 f_2}{\gamma_1 + \gamma_2}, \qquad I = \frac{2q}{\hbar}\,\frac{\gamma_1 \gamma_2}{\gamma_1 + \gamma_2}\,\bigl[f_1(\epsilon) - f_2(\epsilon)\bigr]$$

를 얻는다 (Datta [1], Ch. 1). 이 식이 말하는 바가 이 장의 핵심이다.

• 전류는 $f_1 - f_2$, 즉 두 전극이 준위를 서로 다르게 채우려는 경쟁에 비례한다. 준위가 bias window 밖에 있으면 $f_1 = f_2$라서 전류가 없다.
• 전류의 크기는 준위–전극 결합 $\gamma_1, \gamma_2$의 조화평균 꼴로 제한된다. 한쪽 결합이 아무리 강해도 다른 쪽이 약하면 그 병목이 전류를 정한다.
• 결합 $\gamma$는 동시에 준위의 수명(lifetime) $\tau = \hbar/\gamma$와 에너지 폭(broadening) 을 정한다. 열린 계에 연결된 준위는 더 이상 무한히 날카로운 $\delta$ 함수가 아니라 폭 $\gamma_1 + \gamma_2$의 Lorentzian으로 퍼진다. 이 broadening이 챕터 04에서 self-energy의 허수부로 다시 등장한다.

5. Transmission 함수 $T(E)$로의 일반화

실제 소자는 준위 하나가 아니라 연속적인 스펙트럼과 여러 전도 채널을 가진다. 단일 준위 모델을 일반화하면, 에너지 $E$의 전자가 왼쪽 전극에서 오른쪽 전극으로 통과할 확률을 나타내는 transmission 함수 $T(E)$ 가 소자의 모든 수송 정보를 담게 되고, 전류는 Landauer 공식으로 쓰인다.

$$I = \frac{2e}{h}\int T(E)\,\bigl[f_1(E) - f_2(E)\bigr]\,dE$$

적분에 실질적으로 기여하는 구간은 $f_1 \neq f_2$인 bias window뿐이다. 선형 응답(작은 $V$) 한계에서는

$$G = \frac{2e^2}{h}\,T(E_F) = G_0\,T(E_F)$$

가 되어, conductance가 Fermi 준위에서의 transmission 하나로 결정된다. $T(E)$는 0과 채널 수 $M$ 사이의 값을 가지며, 완벽한 ballistic 도체는 $T = M$, tunneling 접합은 $T \ll 1$이다.

이 튜토리얼의 나머지 전부는 결국 $T(E)$를 제일원리로 계산하는 이야기다. 챕터 04에서 $T(E)$를 Green 함수로 표현하는 NEGF 형식론을 세우고, 챕터 07에서 TBtrans로 실제 시스템의 $T(E)$를 뽑으며, 챕터 08에서 위 Landauer 적분으로 I–V 곡선을 계산한다.

핵심 요약

개념	내용
Ohm 법칙의 한계	$R \propto L$은 산란이 많은 거시 도체 전용. $L$이 mean free path보다 짧으면 ballistic 영역
conductance quantum	$G_0 = 2e^2/h \approx 77.5\ \mu\mathrm{S}$, 채널당 최소 저항 $h/2e^2 \approx 12.9\ \mathrm{k\Omega}$
접촉 저항	ballistic limit의 잔여 저항은 도체 내부가 아니라 전극–채널 경계의 mode 병목에서 발생
전류의 기원	두 전극의 Fermi 함수 경쟁: $I \propto f_1(E) - f_2(E)$, bias window 안의 준위만 기여
broadening	전극과의 결합 $\gamma$는 준위를 폭 $\gamma$의 Lorentzian으로 퍼뜨린다 ($\tau = \hbar/\gamma$)
Landauer 공식	$I = (2e/h)\int T(E)[f_1 - f_2]\,dE$, 선형 응답에서 $G = G_0 T(E_F)$

연습문제

1. Ohm 외삽과 양자 하한. 본문의 구리 조각 예시($0.017\ \Omega$)와 단일 채널 하한 $12.9\ \mathrm{k\Omega}$ 사이의 간극은 무려 6자릿수다. 단면이 $100\ \mathrm{nm}\times 100\ \mathrm{nm}$인 도체가 실제로는 수많은 전도 채널을 가진다는 점을 이용해 이 간극을 정성적으로 해소해 보라. 채널 수 $M$이 단면적과 Fermi 파장 $\lambda_F$에 어떻게 의존하는지 논하라.

2. 단일 준위 모델의 전류. 본문의 정상 상태 조건 $dN/dt = 0$에서 $N$과 $I$의 표현식을 직접 유도하라. 대칭 결합 $\gamma_1 = \gamma_2 = \gamma = 1\ \mathrm{meV}$이고 준위가 bias window 안에 완전히 들어와 $f_1 - f_2 = 1$일 때 전류를 계산하라. ($\hbar = 6.582\times 10^{-16}\ \mathrm{eV\cdot s}$; 답은 $I = q\gamma/\hbar \approx 0.24\ \mu\mathrm{A}$)

3. Landauer 공식에서 $G_0$ 복원. 절대영도에서 $T(E) = 1$인 완벽한 단일 채널에 Landauer 적분을 적용해 $I = (2e^2/h)V$, 즉 $G = G_0$가 나옴을 보이고, 저항으로 환산해 $12.9\ \mathrm{k\Omega}$을 확인하라.

---

Ref: Datta [1], Ch. 1; B. J. van Wees et al., Phys. Rev. Lett. 60, 848 (1988).
